Arduino UNO CNC Shield

Arduino UNO CNC Shield

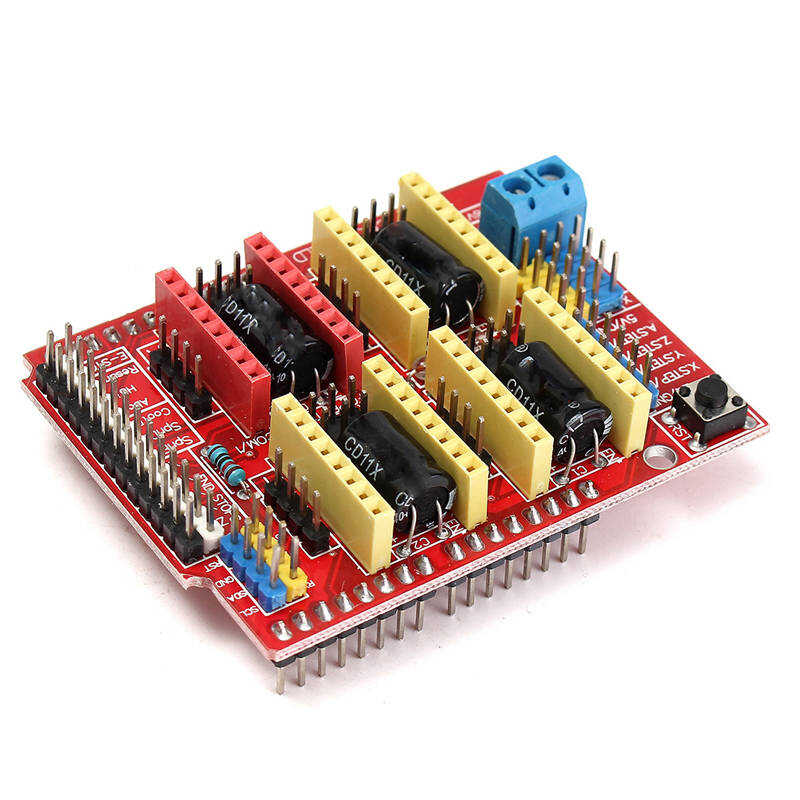

Arduino UNO CNC Shield, Bir sürücü genişletme kartı olan bu shield, CNC makineleri, 2-3 eksenli pen plotter projeleri, lazer kesme yada kazıma makineleri başta olmak üzere step motor kontrolü gerektiren projelerde kullanılabilir. 3 Boyutlu yazıcılarda da kullanımı mümkün olmasına rağmen, Arduino Uno kartının pin sayısı 3 boyutlu yazıcı kontrol etmek için yeterli gelmeyecektir. Bu shield kartı üzerine 4 adet sürücü takılabilmektedir. Bunlar X,Y,Z ve A eksenleridir. A ekseni normal şartlar altında Arduino’nun herhangi bir pinine bağlı değildir. A ekseni için istenirse X-Y-Z eksenlerinden birinin kopyalaması yapılabilir yada Arduino’nun D12 ve D13 nolu pinlerine bağlantı yapılmasını sağlayan aşağıdaki resimde yeşil olarak işaretlenmiş yerde jumper konfigürasyonu vardır.

Arduino UNO CNC Shield Teknik Özellikleri
