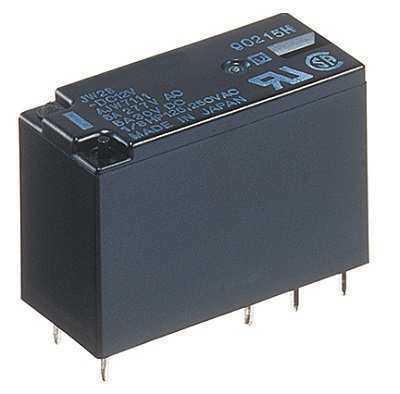

JW2SN-DC5V 5VDC 5A Panasonic Röle

JW2SN-DC5V 5VDC 5A Panasonic Röle

JW2SN-DC5V 5VDC 5A Panasonic Röle, elektriksel yöntemlerle kontrol edilebilen mekanik anahtarlama ünitesidir. Röle bobini ve kontaktörler olmak üzere iki ana bölümden oluşur. Üzerinden akım geçen röle bobini manyetik alan oluşturur ve kontakları çeker. Böylece röle kontakları konum değiştirmiş olur. Telekom uygulamalarında, gaz dedektör devrelerinde, RF kontrol uygulamalarında, Infrared kontrol uygulamalarında, küçük hacimli devrelerde(ciklet röle) vb çalışmalarda tercih edilen devre elemanlarındandır. 5V, 9V, 12V, 24V, 48V, 220V çalışma gerilimlerinde, 1A-40A arası yük akımlarının kontrolünde kullanılır. Tekli ve çoklu kontak çıkış imkanları mevcuttur.

JW2SN-DC5V 5VDC 5A Panasonic Röle Teknik Özellikleri

• Montaj Şekli: THT

• İletişim Formu: DPDT (2 Form C)

• Bobin Tipi: Non Latching

• Kontak Akımı: 5A

• Bobin Gerilimi: 5VDC

• Bobin Akımı: 106mA

• Kontak Gerilimi: 250VAC/30VDC

• Bobin Direnci: 47R

• Bobin Gücü 530mW

• Çalışma Sıcaklığı: -40°C~+60°C

• Pin Sayısı: 8PIN

• Boyutlar (mm) GxUxY: 28.60x12.80x20.00
