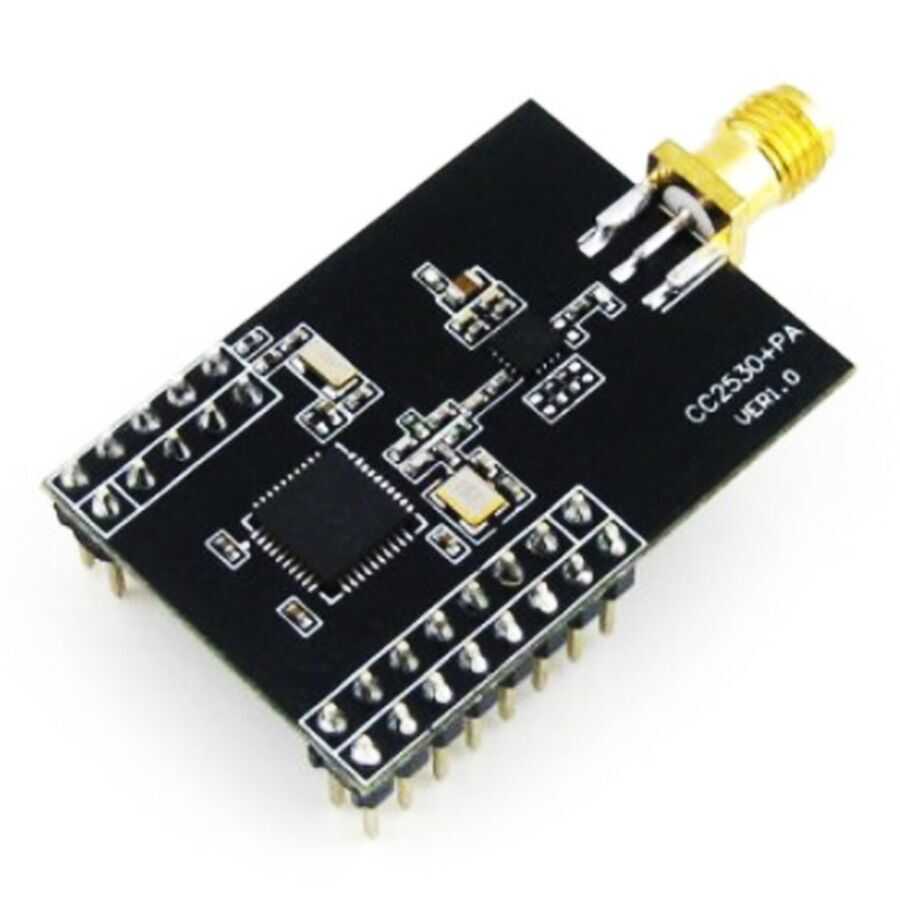

XCore2530 ZigBee Modül
DAHİL
ZigBee Modül XCore2530
XCore2530, CC2530F256 tabanli bir ZigBee modülüdür. Aygit yazilimi ile birlestirildiginde, basit bir ZigBee kablosuz UART modülü olur, kullanimi diger herhangi bir UART modülü kadar kolaydir. Kendi aygit yaziliminizi gelistirmek istiyorsaniz çözümünüzü olusturmak için temelden baslamalisiniz. Hata ayiklayicilar (CC Debugger gibi) ve ZigBee Spesifikasyonu hakkinda bilgi de gereklidir.
Saglanan aygit yazilimi: Koordinatör, Yönlendirici, Son Cihaz
Yönlendirici aygit yazilimi varsayilan olarak önceden yüklenmistir. UART araciligiyla büyük veri paketi göndermeyi ve hizli yayini destekler. UART araciligiyla programlamayi destekler (Bootloader sayesinde ve bir seri modül gereklidir) Üst bilgisayar yazilimi araciligiyla yapilandirmayi destekler: çalisma modu, UART baglanti noktasi, baud hizi, sinyal kanali vb.
XCore2530 ZigBee Modül Teknik Özellikleri
Üretici Firma | WaveShare |
Ürün Kategorisi | ZigBee Modül |
Yerlesik Çip | CC2530F256RHAR |
Iletisim Mesafesi (açik ve genis çalisma ortami) | Mutlak maksimum: 1500 metreden fazla Kararli iletisim: 1300 metreden fazla Otomatik baglanti: 1000 metreden fazla |
Frekans Araligi | 2.4GHz |
Besleme Gerilimi Araligi | 2 V – 3.6 V |
Çalisma Sicakligi | -40 °C ~ 85 °C |
Seri Baglanti Noktasi Baud Hizi | 38400bps (varsayilan), yazilim yapilandirmasiyla farkli baud hizlari mevcuttur. |
Genisletme Pin Basligi | P1_1, P1_4 disindaki tüm G / Ç'ler |
Pin Araligi | 2.54mm |
Sol ve Sag Taraftaki Igne Basliklari Arasindaki Bosluk | 22.86 mm (9 x 2.54 mm) |
Anten | 2.4G 2DB 360 ° çok yönlü |
Agirlik | 0.012 kg |
CC2530F256RHAR Teknik Özellikleri
Frekans Araligi | 2.4GHz |
Yazilim | 16 transfer zinciri, çevresel kosullara göre yapilandirilabilir yazilim |
Baud Hizi | 250 kbps'ye kadar radyo baud hizi |
Denetleyici Çekirdegi | Kod ön getirmeli Yüksek Performansli ve Düsük Güçte 8051 mikro denetleyici çekirdegi |
RF Alici-Verici | 2.4 GHz IEEE 802.15.4 uyumlu |
Besleme Gerilimi Araligi | 2 V – 3.6 V |
ADC | 8 kanalli ve yapilandirilabilir çözünürlüklü 12-Bit |
USART | Çesitli seri protokolleri destekleyen 2 güçlü |
Genel Amaçli Zamanlayicilar | Bir 16-Bit, Iki 8-Bit |
AES | Güvenlik yardimci islemcisi |
21 Genel Amaçli G / Ç pini | 19 × 4 mA, 2 × 20 mA |
